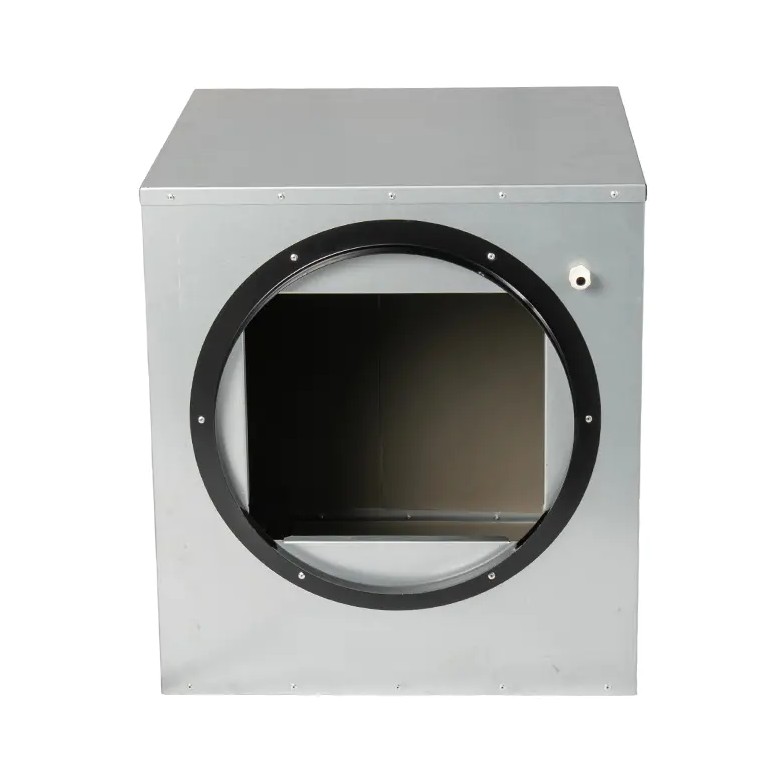

Priemyselné skriňové odstredivé ventiládory sa etablovali ako nepostrádateľné ventilačné zariadenie v komerčných budovách, priemyselných prevádzkach a HVAC systémoch vďaka svojim kompaktná krabicová konštrukcia, nízka hlučnosť a energetická účinnosť presahujúca 85 % . V porovnaní s tradičnými odstredivými ventilátormi s otvoreným rámom dizajn skrine integruje obežné koleso, motor a komponenty pohonu do uzavretého krytu, čím sa znižuje prevádzkový hluk. 15-20 dB pričom bráni prenikaniu prachu do kritických častí a predlžuje životnosť viac ako 30 % .
Dopyt trhu po zariadeniach s nízkou hlučnosťou a vysokým prietokom vzduchu naďalej rastie. Podľa štatistík priemyslu celosvetový trh s priemyselnými ventilačnými zariadeniami prekročil v roku 2025 hodnotu 42 miliárd USD , pričom segment odstredivého ventilátora skrine si udržiava zložené ročné tempo rastu približne 6,8 % . Skriňové ventilátory vybavené EC (elektronicky komutovanými) bezkomutátorovými jednosmernými motormi, poháňané politikou úspory energie, rýchlo získavajú podiel na trhu.
Ako konštrukcie skriniek riešia tri hlavné body bolesti tradičných odstredivých ventilátorov
Kontrola hluku: Preklenutie priepasti z priemyselného na komerčnú úroveň
Tradičné odstredivé ventilátory zvyčajne produkujú hladiny hluku 75-90 dB kvôli ich dizajnu s otvoreným rámom, vďaka čomu nie sú vhodné pre prostredia citlivé na hluk, ako sú kancelárie, nemocnice a školy. Radiálne ventilátory priemyselnej skrine dosahujú výrazné zníženie hluku vďaka nasledujúcim konštrukčným prvkom:
- Vnútorné akustické izolačné panely alebo zvuk pohlcujúca bavlna na tlmenie vysokofrekvenčného hluku prúdiaceho vzduchu generovaného obežným kolesom
- Optimalizované uhly a počty lopatiek obežného kolesa, aby sa minimalizovali straty vírom a turbulenciou
- Nízkohlučné motory v kombinácii so základňami tlmiacimi vibrácie blokujú dráhy prenosu vibrácií
Vďaka komplexnému dizajnu na zníženie hluku môžu v rámci neho pracovať prémiové odstredivé ventilátory skrine 30-50 dB , spĺňajúce tiché štandardy komerčných klimatizačných zariadení.
Výkon ochrany: Uzavretý kryt predlžuje životnosť zariadenia
V priemyselných prostrediach sú hlavnými príčinami zlyhania ventilátora prach, olejová hmla a korozívne plyny. Plne uzavretý kryt skriňových ventilátorov z pozinkovanej ocele alebo hliníkovej zliatiny v kombinácii s dizajnom sieťky filtra môže znížiť prenikanie prachu viac ako 80% . Skutočné prevádzkové údaje ukazujú, že za rovnakých podmienok ventilátory skrine dosahujú strednú dobu medzi poruchami (MTBF). 50 000 hodín , v porovnaní s 30 000-35 000 hodín pre tradičných fanúšikov s otvoreným rámom.
Flexibilita inštalácie: Modulárny dizajn sa prispôsobí zložitým priestorom
Konštrukcia skrine podporuje spôsoby inštalácie zavesené na strope, na podlahu a na stenu, pričom orientácia vstupu a výstupu je nastaviteľná podľa usporiadania potrubia. Štandardné prúdenie vzduchu produktu sa pohybuje od 500 m³/h až 50 000 m³/h , so statickým tlakom od 100 Pa až 2 000 Pa , spĺňajúce celé spektrum požiadaviek od malých komerčných priestorov až po veľké priemyselné objekty.
Kľúčové parametre výkonu a sprievodca výberom
Pri výbere odstredivého ventilátora pre priemyselnú skriňu je potrebné komplexne posúdiť štyri základné metriky: prietok vzduchu, statický tlak, úroveň hluku a energetickú účinnosť. Nasledujúca tabuľka poskytuje odkazy na parametre pre scenáre typických aplikácií:
| Aplikačný scenár | Odporúčaný prietok vzduchu (m³/h) | Odporúčaný statický tlak (Pa) | Limit hluku (dB) | Typ motora |
|---|---|---|---|---|
| Kancelársky systém čerstvého vzduchu | 1 000 - 5 000 | 200 – 500 | < 40 | EC Brushless DC |
| Čistenie operačných sál nemocnice | 3 000 - 10 000 | 500 – 800 | < 45 | EC Brushless DC |
| Obchodné centrum centrálna klimatizácia | 5 000 - 20 000 | 300 – 700 | < 55 | Jednofázový priamy pohon AC alebo EC |
| Ventilácia na odvod dymu z priemyselných závodov | 10 000 - 50 000 | 800 - 2 000 | < 75 | Trojfázový asynchrónny motor |
| Vetranie podzemnej garáže | 8 000 - 30 000 | 400 - 1 000 | < 65 | Jednofázový priamy pohon AC alebo EC |
Dôležitá poznámka k výberu: prietok vzduchu a statický tlak sú nepriamo úmerné. Keď sa odpor potrubia systému zvyšuje, skutočný výstupný prietok vzduchu klesá. Odporúča sa pridať a 10-15% rezerva na vypočítaný požadovaný prietok vzduchu, aby sa zohľadnil nárast odporu spôsobený akumuláciou prachu vo filtri.
Vývoj technológie motora: Skok v energetickej účinnosti z asynchrónneho na EC bezuhlíkový jednosmerný prúd
Motor je základnou súčasťou an priemyselný skriňový odstredivý ventilátor , ktoré priamo určujú energetickú efektívnosť a prevádzkové náklady. Súčasné hlavné technológie motorov na trhu možno rozdeliť do troch generácií:
Porovnanie energetickej účinnosti v rámci troch generácií motorovej techniky
- Tradičný trojfázový asynchrónny motor : Účinnosť približne 75 – 82 % , jednoduchá štruktúra, nízke náklady, ale regulácia rýchlosti vyžaduje externý VFD, väčší záber. Vhodné pre priemyselné scenáre, kde je cenová citlivosť vysoká a časté nastavovanie rýchlosti nie je potrebné.
- Jednofázový AC motor s priamym pohonom : Účinnosť približne 70 – 78 % , možno priamo pripojiť k elektrickej sieti, jednoduchá inštalácia, bežne používaná v malých až stredných komerčných zariadeniach. Rozsah regulácie rýchlosti je však obmedzený a účinnosť výrazne klesá pri nízkych rýchlostiach.
- EC bezuhlíkový jednosmerný motor : Účinnosť vysoká ako 85 – 92 % , so vstavanou elektronickou komutáciou a inteligentnými modulmi riadenia otáčok, ktoré zachovávajú vysokú účinnosť 0 – 100 % rozsah otáčok pri znížení hluku o 20-30% . Hoci počiatočná investícia je vyššia, doba návratnosti úspory energie zvyčajne nepresiahne 2,5 roka .
Vezmeme skrinkový radiálny ventilátor s menovitým výkonom 5,5 kW prevádzkové 6 000 hodín ročne napríklad použitie EC motora namiesto tradičného asynchrónneho motora môže ušetriť 2 400-3 600 kWh ročne. Na základe sadzieb za elektrinu v priemysle dosahujú ročné úspory nákladov na elektrinu približne 250 - 380 USD . V prípade nepretržite prevádzkovaných dátových centier alebo čistých priestorov sú výhody úspory energie ešte výraznejšie.
Základy údržby: Kľúčové stratégie na predĺženie životnosti zariadenia
Náklady na údržbu priemyselných skriňových odstredivých ventilátorov predstavujú približne 15-20% celkových nákladov životného cyklu. Vedecké stratégie údržby môžu výrazne znížiť poruchovosť a straty spôsobené prestojmi. Nasledujúce odporúčania sú založené na prevádzkových charakteristikách zariadenia:
Položky a cykly plánovanej údržby
- Mesačná kontrola : Vyčistite vstupné a výstupné filtre, skontrolujte integritu tesnenia krytu, počúvajte abnormálny prevádzkový hluk
- Štvrťročná údržba : Skontrolujte mazanie ložísk motora, utiahnite skrutky krytu a spoje potrubia, zmerajte izolačný odpor motora (mal by prekročiť 0,5 MΩ )
- Ročná generálna oprava : Demontujte a vyčistite obežné koleso a prach z vnútorného krytu, vymeňte staré tesnenia, kalibrujte napnutie remeňa (pre modely s remeňovým pohonom), aplikujte na kovové puzdro antikoróznu úpravu
Bežné indikátory včasného varovania pri poruche
Personál údržby by mal venovať veľkú pozornosť nasledujúcim abnormálnym signálom:
- Prevádzkový hluk sa náhle zvýši o nad 5 dB : Medzi možné príčiny patrí nerovnomerné nahromadenie prachu na obežnom kolese alebo opotrebovanie ložiska
- Teplota povrchu motora presahuje 75 °C : Označuje slabý odvod tepla alebo abnormálne zaťaženie
- Prúd vzduchu klesá viac ako 10% : Skontrolujte úroveň zanesenia filtra alebo stav opotrebovania obežného kolesa
- Amplitúda vibrácií presahuje štandard: Starnutie tlmiacej podložky základne alebo porucha dynamickej rovnováhy obežného kolesa
Pre inteligentné ventilátory skríň vybavené EC motormi sa odporúča použiť vstavané komunikačné rozhrania RS485 alebo BACnet na prepojenie so systémom automatizácie budov (BAS) na vzdialené monitorovanie a prediktívnu údržbu, čo môže znížiť neplánované prestoje. viac ako 40 % .
Odvetvové trendy: Inteligencia a prispôsobenie poháňajúce ďalšiu vlnu rastu
The priemyselný skriňový odstredivý ventilátor priemysel prechádza transformáciou zo štandardizovaných produktov na inteligentné, prispôsobené riešenia. Nasledujúce trendy si zaslúžia pozornosť odborníkov v tomto odvetví:
Integrácia internetu vecí a digitálne dvojičky
Skriňové ventilátory novej generácie sú vo všeobecnosti vybavené poľami senzorov, ktoré zhromažďujú údaje o vibráciách, teplote, prúde a prietoku vzduchu v reálnom čase. Prostredníctvom edge computingu a cloudovej analýzy, predikcie porúch 7-14 dní je možné dosiahnuť vopred. Niektorí poprední výrobcovia začali ponúkať služby diaľkového uvádzania do prevádzky založené na digitálnej dvojici, čím sa skrátil čas inštalácie a ladenia na mieste 50 % .
Neštandardné prispôsobenie ako základná kompetencia
Keďže návrhy priestorov v budovách sú čoraz zložitejšie, štandardné rozmery produktov často nezodpovedajú podmienkam na mieste. Výrobcovia s flexibilnými konštrukčnými možnosťami môžu vyrábať prispôsobené jednotky na základe zákazníckych rozmerov priestoru, prietoku vzduchu a parametrov statického tlaku. Podiel zákazkových objednávok na celkových objednávkach odstredivých ventilátorov priemyselných skríň vzrástol 12 % v roku 2019 to 28 % v roku 2025 a predpokladá sa, že prekročí 40 % do roku 2030.
Upgrady materiálu a ľahký dizajn
Kompozitné kryty z hliníkovej zliatiny a nehrdzavejúcej ocele nahrádzajú tradičnú pozinkovanú oceľ, čím sa znižuje celková hmotnosť jednotky 20-25% pri zachovaní konštrukčnej pevnosti, čo uľahčuje zdvíhanie a prepravu. Pre obežné kolesá sa technológia jednodielneho lisovania z hliníkovej zliatiny leteckej a kozmickej kvality postupne stáva hlavným prúdom, čím sa zlepšuje aerodynamická účinnosť 5-8% v porovnaní s tradičnými zváranými obežnými kolesami pri eliminácii dlhodobých deformačných problémov spôsobených namáhaním pri zváraní.
