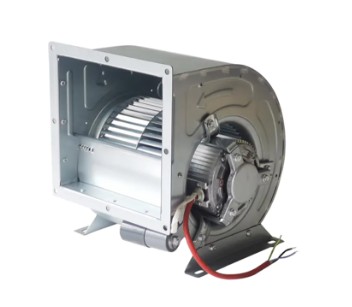

Čo je priemyselný AC odstredivý ventilátor?

An priemyselný AC odstredivý ventiládor je ventilačné zariadenie napájané striedavým prúdom (AC). Jeho hlavný pracovný princíp využíva odstredivú silu generovanú rotáciou obežného kolesa na axiálne nasávanie vzduchu, jeho odočenie o 90 stupňov a vypúšťanie radiálne. V porovnaní s axiálnymi ventilátormi môžu produkovať odstredivé ventilátory vyšší statický tlak (zvyčajne dosahujú 500–3 000 Pa), vďaka čomu sú obzvlášť vhodné pre priemyselné scenáre, ktoré vyžadujú prekonanie odporu potrubia, odporu filtra alebo diaľkového prívodu vzduchu.

Na základe štruktúry obežného kolesa sú priemyselné AC odstredivé ventilátory rozdelené hlavne do troch typov: dopredu zahnuté čepele , dozadu zahnuté čepele , a radiálne lopatky . Spätne zakrivené lopatkové ventilátory ponúkajú najvyššiu účinnosť (až 85 % alebo viac) s nižšou hlučnosťou, vďaka čomu sú ideálne pre dlhotrvajúcu nepretržitú prevádzku. Ventilátory s dopredu zakrivenými lopatkami môžu generovať vyšší tlak pri rovnakom priemere obežného kolesa, ale s mierne nižšou účinnosťou. Radiálne lopatkové ventilátory vynikajú pri manipulácii s plynmi zaťaženými prachom a sú široko používané v systémoch dopravy materiálu a kotlov.

Hlavné výhody pre priemyselné aplikácie

Schopnosť dodávky vysokotlakového vzduchu

V priemyselných ventilačných systémoch faktory ako dĺžka potrubia, počet ohybov a odpor filtra výrazne zvyšujú odpor systému. Bežné axiálne ventilátory zvyčajne ponúkajú statický tlak v rozsahu 50–200 Pa, čo je nedostatočné pre komplexné požiadavky na potrubie. Priemyselné AC odstredivé ventilátory však poskytujú statický tlak v rozsahu od 500 – 3 000 Pa , pričom niektoré vysokotlakové modely dokonca prevyšujú 5 000 Pa , ľahko prekonateľné viacdielne potrubia, vysokoúčinné filtre a odpor výmenníka tepla na zabezpečenie dostatočného prúdenia vzduchu na koncovom konci.

Stabilná a spoľahlivá prevádzka

Priemyselné AC odstredivé ventilátory sú poháňané AC indukčnými motormi, ktoré nevyžadujú žiadne zložité elektronické komutačné obvody. Ich jednoduchá konštrukcia má za následok nízku poruchovosť. Pri štandardných prevádzkových podmienkach môžu kvalitné priemyselné radiálne ventilátory dosiahnuť a stredný čas medzi poruchami (MTBF) viac ako 30 000 hodín , pričom niektoré modely majú celomedené vinutie a guľôčkové ložiská dosahujúce až 50 000 hodín. Táto vysoká spoľahlivosť je rozhodujúca pre nepretržité základné aplikácie, ako je chladenie dátových centier a vetranie chemických závodov.

Rozsiahle pokrytie výkonu a špecifikácií

Priemyselné AC odstredivé ventilátory pokrývajú extrémne široký výkonový rozsah, od 50 W chladiace ventilátory pre malé zariadenia to veľké priemyselné vetracie jednotky s výkonom nad 55 kW . Pokrytie prietoku vzduchu sa pohybuje od 100 m³/h do viac ako 100 000 m³/h, s priemerom obežného kolesa od 100 mm do 2 000 mm, ktoré je schopné uspokojiť prakticky všetky priemyselné potreby od chladenia presných elektronických zariadení až po veľkokapacitné vetranie továrne.

Výberové kritériá a osvedčené postupy

Kľúčové parametre výberu

Pri výbere priemyselného AC odstredivého ventilátora je potrebné komplexne zvážiť nasledujúce základné parametre:

• Prúdenie vzduchu (Q) : Jednotka m³/h alebo m³/s, vypočítaná na základe objemu vetracieho priestoru a rýchlosti výmeny vzduchu
• Celkový tlak alebo statický tlak (P) : Jednotka Pa, vyžadujúca výpočet odporu potrubia, odporu filtra a straty dynamického tlaku na výstupe
• Výkon (N) : Jednotka kW, odhadnutá pomocou vzorca N = (Q × P) / (3600 × η × 1000), kde η je účinnosť ventilátora
• Rýchlosť otáčania (n) : Jednotkové otáčky, zvyčajne 1 450 ot./min (4-pólový motor) alebo 2 900 ot./min (2-pólový motor)
• Úroveň hluku : Jednotka dB(A), ventilátory s lopatkami zahnutými dozadu sú zvyčajne o 3–8 dB(A) tichšie ako ventilátory s lopatkami so zakrivenými dopredu
• Hodnotenie ochrany (IP) : IP54 alebo vyššie odporúčané pre vlhké alebo prašné prostredie

Aplikačné scenáre a referencia výberu

Pokyny na inštaláciu a prevádzku

Aby sa zabezpečila efektívna a stabilná prevádzka priemyselných AC odstredivých ventilátorov, musia sa pri inštalácii a bežnej údržbe dodržiavať nasledujúce body:

1. Základová izolácia vibrácií : Ventilátory s výkonom presahujúcim 3 kW by mali byť vybavené izolátormi vibrácií alebo podložkami, ktoré znižujú prenos vibrácií o viac ako 80 %, aby sa zabránilo interferencii so stavebnými konštrukciami a priľahlými presnými zariadeniami.
2. Ochrana prívodu : Nainštalujte ochrannú sieťku na prívod vzduchu s veľkosťou oka nie väčšou ako 20 mm, aby ste zabránili vniknutiu cudzieho predmetu a poškodeniu obežného kolesa; pridajte filter s primárnou účinnosťou v prašnom prostredí
3. Flexibilné pripojenie : Použite plátno alebo silikónové flexibilné spojenia (150–300 mm na dĺžku) medzi vstupom/výstupom ventilátora a potrubím, aby ste zabránili priamemu prenosu napätia v potrubí na kryt ventilátora
4. Plánovaná údržba : Vždy skontrolujte teplotu ložísk a stav mazania 2 000 prevádzkových hodín ; vymeňte mazivo každý 8 000 prevádzkových hodín ; ročne vyčistite nahromadenie prachu obežného kolesa – nahromadenie prachu s hrúbkou presahujúcou 1 mm môže znížiť účinnosť o 5 % – 10 %
5. Ochrana motora : Motory s výkonom nad 2,2 kW by mali byť vybavené relé proti tepelnému preťaženiu alebo ochranou motora, aby sa zabránilo vyhoreniu pri zablokovanom rotore alebo pri prevádzke so stratou fázy

Kritické faktory ovplyvňujúce výkon a životnosť

Podmienky prevádzkového prostredia

Každým zvýšením okolitej teploty o 10 °C sa rýchlosť starnutia izolácie vinutia motora približne zdvojnásobí. Keď okolitá teplota prekročí 40 °C , menovitý výkon motora sa musí znížiť: 95 % pri 45 °C, 90 % pri 50 °C a 85 % pri 55 °C. V prostrediach s vysokou vlhkosťou (relatívna vlhkosť > 85 %) by sa mali zvoliť úplne uzavreté motory s antikondenzačnými ohrievačmi, aby sa zabránilo degradácii izolácie v dôsledku absorpcie vlhkosti počas odstavenia.

Pre prostredia obsahujúce korozívne plyny (ako sú chemické dielne alebo zariadenia na galvanické pokovovanie) by mali byť obežné kolesá a kryty ventilátorov vyrobené z Nerezová oceľ 304 alebo 316 , alebo ošetrené antikoróznym náterom z epoxidovej živice. Bežné pozinkované oceľové platne v kyslom prostredí môžu mať životnosť skrátenú na 30 % – 50 % bežných prevádzkových podmienok.

Priraďovanie systému a optimalizácia prevádzkových bodov

Skutočná prevádzková účinnosť ventilátora závisí od toho, ako dobre sa pracovný bod zhoduje s krivkou výkonu. Keď je odpor systému predimenzovaný, skutočný prevádzkový bod sa posunie smerom k oblastiam s vyšším prietokom a nižším tlakom, čo vedie k zníženiu účinnosti a zvýšeniu hluku. Úpravou otáčok ventilátora (regulácia s premenlivou frekvenciou) alebo uhlov vstupných vodiacich lopatiek sa pracovný bod môže vrátiť do vysokoúčinnej zóny. S reguláciou otáčok s premenlivou frekvenciou môžu ventilátory udržiavať účinnosť nad 80 % v rámci 70 % – 100 % menovitého prietoku vzduchu s výraznými úsporami energie – keď prietok vzduchu klesne na 80 %, výkon hriadeľa klesne na 51,2 % menovitého výkonu (vypočítaného podľa zákonov afinity), čím sa dosiahne úspora elektrickej energie 30 % – 40 % v porovnaní s reguláciou škrtením.

Vyváženie obežného kolesa a kontrola vibrácií

Nevyváženosť obežného kolesa je hlavnou príčinou nadmerných vibrácií odstredivých ventilátorov. Podľa noriem ISO 1940 by obežné kolesá priemyselných ventilátorov mali dosiahnuť bilančný stupeň G6.3 alebo G2.5 . Pre priemery obežného kolesa presahujúce 400 mm je obzvlášť dôležité dynamické vyváženie – každé zvýšenie zvyškovej nevyváženosti o 10 g·mm/kg môže skrátiť životnosť ložiska približne o 15 % – 20 %. Počas normálnej prevádzky by mala byť efektívna rýchlosť vibrácií na ložiskových skriniach ventilátora riadená nižšie 4,5 mm/s ("dobrá" známka podľa noriem ISO 10816); ak prekročí 7,1 mm/s, je potrebné okamžité odstavenie z dôvodu kontroly.

Stratégie zvyšovania energetickej účinnosti

Implementácia pohonu s premenlivou frekvenciou

V systémoch s kolísajúcimi požiadavkami na prietok vzduchu (ako sú klimatizačné systémy VAV alebo procesné odsávacie systémy) je vybavenie priemyselných AC odstredivých ventilátorov pohonom s premenlivou frekvenciou (VFD) najefektívnejším opatrením na úsporu energie. Prijímanie a 15 kW ventilátor v prevádzke 6 000 hodín ročne ako príklad: ak je skutočné priemerné prevádzkové zaťaženie 70 % menovitého zaťaženia, ročná spotreba energie s reguláciou otáčok VFD je približne 63 000 kWh , v porovnaní s 90 000 kWh s prevádzkou s pevnou frekvenciou a reguláciou klapky, úspora 27 000 kWh ročne s mierou úspory energie približne 30 %. Doba návratnosti investície je zvyčajne 1,5 až 2,5 roka.

Vysokoúčinná modernizácia motora

Aktualizácia starších motorov s účinnosťou IE1 alebo IE2 na IE3 (prémiová účinnosť) alebo IE4 (super prémiová účinnosť) motory môžu ďalej znížiť spotrebu energie. Pre 11 kW, 4-pólový motor ako príklad: účinnosť IE2 je približne 91 %, IE3 približne 93 % a IE4 približne 94 %. Inovácia z IE2 na IE3 ušetrí približne 1 320 kWh ročne pri 6 000 prevádzkových hodinách; upgrade z IE3 na IE4 ušetrí ďalšie 660 kWh . Hoci vysokoúčinné motory zvyšujú obstarávacie náklady o 15 % – 30 %, celkové náklady na životný cyklus sa výrazne znižujú.

Optimalizácia odporu systému

S každým zvýšením odporu potrubného systému o 100 Pa sa výkon hriadeľa ventilátora zvýši približne o 5 % – 8 %. Nasledujúce opatrenia môžu účinne znížiť odpor systému:

• Minimalizujte zbytočné ohyby a redukcie; každý 90° ohyb pridáva približne 50 až 150 Pa odporu
• Vyberte filtre s nízkym odporom a pravidelne vymieňajte upchaté filtračné médiá; Odpor upchatého filtra môže narásť už od začiatku 100 až 200 Pa to 500 – 800 Pa
• Správne navrhnite prierezy potrubia, regulujte rýchlosť vzduchu v rámci 8–12 m/s rozsah; príliš vysoká rýchlosť vzduchu výrazne zvyšuje dynamickú tlakovú stratu
• Pravidelne čistite nahromadený prach z potrubia; s každým zvýšením nahromadenia prachu o 1 mm sa odpor potrubia zvýši približne o 3 % – 5 %

Trendy budúceho vývoja

S pokrokom Industry 4.0 a inteligentnej výroby, priemyselný AC odstredivý ventiládors sa vyvíjajú smerom k inteligencii, vysokej účinnosti a modularite. Inteligentné ventilátory integrované s IoT senzory dokáže monitorovať vibrácie, teplotu, prúd a ďalšie parametre v reálnom čase pomocou okrajových výpočtov na predpovedanie životnosti ložísk a podmienok opotrebenia obežného kolesa. To umožňuje prechod od „plánovanej údržby“ k „prediktívnej údržbe“, od ktorej sa očakáva, že zníži neplánované prestoje o 40 % – 60 % .

Pokiaľ ide o energetickú účinnosť, prijatie priemyselných odstredivých ventilátorov novej generácie synchrónne reluktančné motory s permanentným magnetom (PMaSynRM) môže dosiahnuť účinnosť presahujúcu stupeň IE5, čím sa v porovnaní s tradičnými indukčnými motormi zlepší o 3 až 5 %. Medzitým biomimetické obežné kolesá a špirály optimalizované prostredníctvom dizajnu CFD (computational fluid dynamics) môžu zvýšiť prietok vzduchu 8 % – 12 % bez zvýšenia spotreby energie a zároveň zníženia hluku o 3–5 dB(A) .

Modulárny dizajn uľahčuje inštaláciu, údržbu a modernizáciu ventilátora. Štandardizované moduly motora, moduly obežného kolesa a moduly regulátora možno rýchlo kombinovať, čím sa skráti čas výmeny obežného kolesa alebo motora na mieste oproti tradičným 4–6 hodín až pod 1 hodinu , čo výrazne minimalizuje dopad údržby na výrobu.
