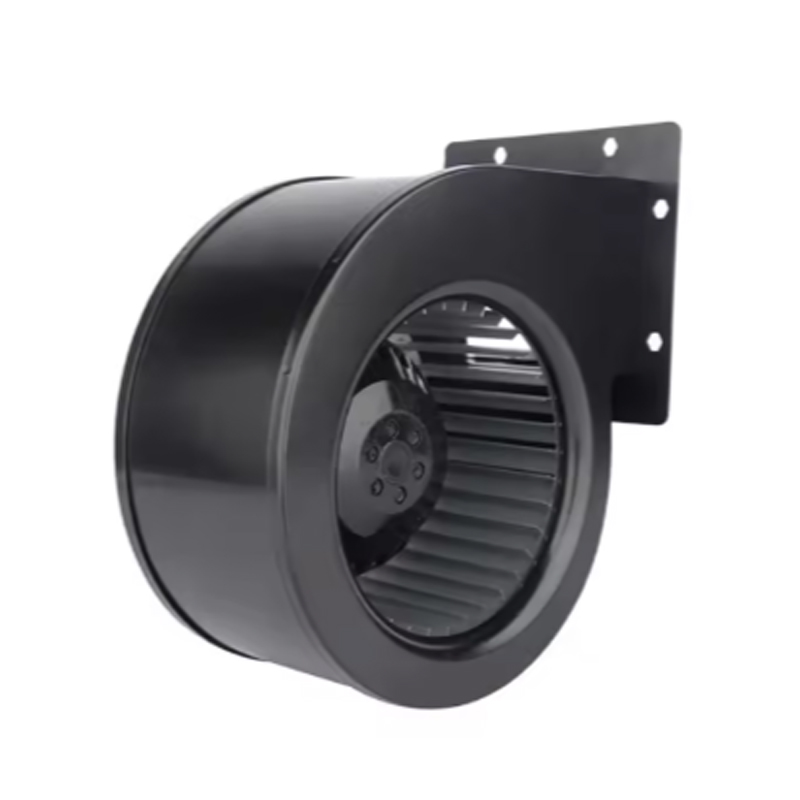

1. Základná definícia
AC odstredivé ventilátory sú jadrové ventilačné zariadenia, ktoré využívajú striedavý motor na priamy pohon obežného kolesa vysokou rýchlosťou. Odstredivá sila nasáva vzduch alebo iné plyny cez vstup, urýchľuje ich a premieňa kinetickú energiu na tlakovú energiu cez špirálu (difúzor). V porovnaní s axiálnymi ventilátormi môžu odstredivé ventilátory dosahovať vyšší statický tlak v relatívne kompaktnom plášti, vďaka čomu sú široko používané v priemyselných a stavebných systémoch vyžadujúcich prekonanie odporu potrubia, zvýšenie výšky prívodu vzduchu alebo dosiahnutie kombinácie veľkého objemu vzduchu a vysokého tlaku.
Vysoká účinnosť: Pomocou jednofázových alebo trojfázových motorov na striedavý prúd v kombinácii s dozadu alebo dopredu zakrivenými konštrukciami obežného kolesa môžu poskytnúť stabilný objem vzduchu 0,5-2 kPa alebo vyšší pri zachovaní nízkej spotreby energie.
Nízka hlučnosť: Moderné odstredivé ventilátory dosahujú prevádzkovú hlučnosť pod 70 dB(A) vďaka optimalizovanej geometrii lopatiek, použitiu tlmičov a podložiek tlmiacich vibrácie, čím spĺňajú požiadavky komerčného a obytného prostredia citlivého na hluk.
Jednoduché nastavenie rýchlosti: Nastavenie prietoku vzduchu v širokom rozsahu je možné pomocou frekvenčného meniča alebo viacrýchlostného motora, čím sa prispôsobí potrebám klimatizačných systémov s premenlivým objemom vzduchu (VAV).
2. Konštrukčné komponenty
Motor: AC motor, bežne 1-3 fázový, výkon 0,1kW-30kW, priamo spojený alebo poháňaný spojkou na pohon obežného kolesa.
Obežné koleso: Zahnuté alebo dopredu zakrivené obežné koleso, 5-12 lopatiek, väčšinou vyrobených z hliníkovej zliatiny alebo nehrdzavejúcej ocele, určujúce charakteristiku prietoku ventilátora.
Vortex (difúzor): Spomaľuje a presmeruje vysokorýchlostný prúd vzduchu generovaný obežným kolesom, čím sa dokončí premena kinetickej energie na energiu tlaku; kľúčový komponent na dosiahnutie vysokého tlaku.
Vstupné a výstupné príruby: Štandardizované príruby uľahčujú rýchle pripojenie k potrubným systémom; bežne DN50-500.
Podporné zariadenia a zariadenia na tlmenie vibrácií: Elastické podpery, podložky na tlmenie vibrácií alebo pružinové podpery sa používajú na potlačenie mechanických vibrácií a zníženie šírenia hluku.
3. Rozdiely od ostatných fanúšikov
V porovnaní s axiálnymi ventilátormi: Axiálne ventilátory sú vhodné pre aplikácie s veľkým objemom vzduchu a nízkym tlakom a telo ventilátora je štíhle; odstredivé ventilátory poskytujú vyššiu tlakovú výšku pri rovnakom objeme a sú vhodné pre systémy s vysokým odporom potrubia.
V porovnaní s ventilátormi s priečnym prietokom: Ventilátory s priečnym prietokom majú rovnomerný výstup vzduchu a dizajn tenkých dosiek a často sa používajú v klimatizačných špirálach; odstredivé ventilátory majú koncentrovaný smer výstupu vzduchu, čo je výhodné pre diaľkové zásobovanie vzduchom vo výškových budovách alebo priemyselných závodoch.
Aký je princíp fungovania AC odstredivých ventilátorov?
1. Generovanie odstredivej sily
Keď motor poháňa obežné koleso, aby sa otáčalo vysokou rýchlosťou, lopatky aplikujú tangenciálnu rýchlosť na plyn, čo spôsobuje, že plyn sa vo vnútri obežného kolesa radiálne zrýchľuje. Podľa Eulerovej rovnice je dynamický tlak získaný plynom na výstupe obežného kolesa úmerný obvodovej rýchlosti (u) obežného kolesa, pričom vzniká odstredivá sila, ktorá vrhá plyn smerom k stene špirály [4].
2. Kinetická energia na statický tlak
Plyn sa v špirále alebo difúzore postupne spomaľuje a kinetická energia sa mení na statický tlak. Uhol difúzie a hladkosť steny difúzora určujú účinnosť rekuperácie energie; bežne používané koeficienty výťažnosti sú medzi 0,2 a 0,3.
3. Prietoková dráha
Vstup: Plyn vstupuje do stredu obežného kolesa cez vstup a vytvára axiálny tok.
Vnútro obežného kolesa: Pôsobením lopatiek sa prúdenie stáva radiálnym a zrýchleným.
Vortex/Diffuser: Plyn difunduje smerom von pozdĺž špirálovej dráhy, pričom tlak sa postupne zvyšuje.
Výstup: Vysokotlakový prúd vzduchu vstupuje do potrubia alebo systému z výstupu ventilátora.
4. Energetická bilancia
Celkový výkon sa rovná súčtu prírastku energie tlaku plynu a kinetickej energie plus mechanické straty (trenie ložísk, netesnosť atď.). Spotrebu energie možno výrazne znížiť optimalizáciou uhlov lopatiek, znížením úniku medzier a použitím vysoko účinných motorov.
5. Metódy kontroly
Variabilná frekvenčná regulácia rýchlosti: Mení rýchlosť motora, aby sa dosiahlo plynulé nastavenie prietoku vzduchu/tlaku.
Multi-Speed Motor: Dosahuje diskrétnu reguláciu rýchlosti prepínaním rôznych statorových vinutí.
Inteligentné monitorovanie: Monitorovanie parametrov, ako sú rýchlosť, tlak a teplota v reálnom čase, v kombinácii so systémom PLC alebo BMS pre varovanie pri poruchách.
Aké sú bežné chyby AC odstredivých ventilátorov?
1. Mechanické vibrácie a nerovnováha
Príčiny: Nerovnomerné rozloženie hmoty obežného kolesa, opotrebovanie ložísk alebo chyby inštalácie vedúce k nevyváženosti rotora.
Symptómy: Silné nízkofrekvenčné vibrácie a hluk počas prevádzky, znížené prúdenie vzduchu.
Riešenia: Dynamické vyváženie, výmena opotrebovaných ložísk alebo premiestnenie obežného kolesa.
Porucha ložiska
Príčiny: Nedostatočné mazanie, predĺžená prevádzka preťaženia alebo nečistoty vnikajúce do ložiska.
Príznaky: Kovový zvuk trenia, zvýšená teplota, nestabilná rýchlosť.
Riešenia: Pravidelne pridávajte vhodný mazací olej, používajte utesnené ložiská a vykonávajte preventívnu výmenu.
2. Opotrebenie obežného kolesa alebo kotúča
Príčiny: Náraz vysokotlakového prúdu vzduchu, vniknutie častíc spôsobujúce škrabance čepele alebo koróziu špirály.
Príznaky: Znížené prúdenie vzduchu, kolísavý výstupný tlak, zvýšená hlučnosť.
Riešenia: Vyčistite sací filter, použite materiály odolné voči korózii alebo vymeňte poškodené obežné kolesá.
3. Porucha motora
Príčiny: Starnutie izolácie motora, skrat vo vinutí statora alebo preťaženie.
Príznaky: Ťažké štartovanie, znížený krútiaci moment, abnormálne kolísanie prúdu.
Riešenia: Testovanie izolačného odporu;Použitie softštartéra na zníženie nábehového prúdu;V prípade potreby výmena motora.
4. Netesnosť a porucha tesnenia
Príčiny: Zvýšená vôľa medzi obežným kolesom a skriňou; starnutie tesnení.
Príznaky: Vnútorný únik vzduchu vedie k zníženiu účinnosti a zvýšeniu vonkajšieho hluku.
Riešenia: Vymeňte tesnenia; upravte vôľu skrine obežného kolesa na konštrukčnú hodnotu.
5. Abnormálny hluk
Príčiny: Nevyváženosť obežného kolesa, náraz prúdenia vzduchu, štrukturálna rezonancia alebo porucha tlmiča.
Príznaky: Hladiny hluku prekračujú projektované hodnoty, čo ovplyvňuje pracovné prostredie.
Riešenia: Opatrenia na zníženie hluku nájdete v časti 5.
| Typ poruchy | Hlavné príznaky | Možné príčiny | Prevencia / náprava |
| Opotrebenie ložísk | Abnormálny hluk, zvýšené vibrácie, znížené otáčky ventilátora | Nepretržitá prevádzka s vysokým zaťažením, nedostatočné mazanie, prenikanie prachu | Pravidelne kontrolujte a dopĺňajte olej/mazivo, používajte prachotesné tesnenia, vymieňajte ložiská podľa návodu |
| Prehrievanie motora | Nadmerná teplota motora, automatické vypnutie, pokles výkonu | Kolísanie napätia, zlé vetranie, preťaženie | Nainštalujte teplotné snímače, zabezpečte stabilné napájanie, udržujte chladiace kanály motora čisté |
| Nevyváženosť alebo deformácia obežného kolesa | Náhly pokles prúdenia vzduchu, kolísanie tlaku, silné vibrácie | Náraz obežného kolesa, dlhodobá únava kovu | Používajte obežné kolesá z vysokopevnostnej zliatiny, vykonajte pravidelné dynamické vyváženie, v prípade potreby obežné koleso vymeňte |
| Abnormálne vibrácie a hluk | Zvýšená hladina hluku, štrukturálna rezonancia | Voľný základ, nedostatočná elasticita podpery, nesprávna inštalácia | Pridajte podložky izolujúce vibrácie, uistite sa, že základ je rovný a pevne ukotvený, používajte vyhovujúce konzoly, ktoré spĺňajú normy |
Aké sú typické aplikačné scenáre pre AC odstredivé ventilátory v systémoch HVAC?
1. Klimatizačné systémy s premenlivým objemom vzduchu (VAV).
Funkcia: Prispôsobenie prietoku vzduchu vo vnútri v reálnom čase úpravou rýchlosti ventilátora, čím sa zvyšuje energetická účinnosť.
Výhody: Široký rozsah otáčok a vysokotlaková charakteristika odstredivých ventilátorov im umožňuje udržiavať dostatočný tlak privádzaného vzduchu aj pri nízkom zaťažení, čím zabraňuje strate tlaku v systéme.
2. Plnovzdušný systém (FAU)
Funkcia: Poskytuje plnú cirkuláciu vzduchu pre veľké komerčné budovy, ktoré vyžadujú ventilátory na dodávanie stabilného vysokotlakového vzduchu.
Realizácia: Radiálne ventilátory so spätným zakrivením v kombinácii s viacstupňovými difúzormi dokážu dosiahnuť statický tlak 500–1500 Pa v relatívne malom objeme, čím spĺňajú požiadavky na prívod vzduchu diaľkových potrubí.
3. Čerstvý vzduch a ventilačný systém
Funkcia: V nemocniciach, laboratóriách a na iných miestach s vysokými požiadavkami na kvalitu ovzdušia privádza čerstvý vonkajší vzduch a odsáva zatuchnutý vzduch.
Vlastnosti: Vysokotlakové charakteristiky odstredivých ventilátorov dokážu prekonať pokles tlaku komponentov s vysokým odporom, ako sú filtre a výmenníky tepla, čím sa zabezpečí stabilný prietok čerstvého vzduchu.
4. Systém odvlhčovania a kondenzácie
Funkcia: Poskytuje nútený prívod vzduchu pred chladičmi alebo kondenzátormi, čím sa zlepšuje účinnosť výmeny tepla.
Výhody: Vysoký tlak vzduchu odstredivých ventilátorov dokáže udržať dostatočné prúdenie vzduchu v prostredí s nízkou teplotou, čím sa zabráni námraze kondenzátora alebo tvorbe vodného kameňa.
5. Spracovanie priemyselných odpadových plynov a odstraňovanie prachu
Funkcia: Zabezpečuje nútené odsávanie pred zberom odpadových plynov a zariadeniami na odstraňovanie prachu, čím sa zabezpečuje efektívne zachytávanie pevných častíc.
Implementácia: Spätne zakrivený odstredivý ventilátor od spoločnosti Ningbo Haoyue Company v kombinácii s vysoko účinným filtrom môže pracovať stabilne pri tlakoch nad 1 MPa, čím spĺňa požiadavky vysokoteplotného a vysoko korozívneho prostredia.
Ako znížiť hluk, keď sú AC odstredivé ventilátory príliš hlučné?
1. Kontrola aerodynamického hluku
Optimalizácia lopatiek: Používajte lopatky s nízkou hlučnosťou (napríklad lopatky Prime) a vykonajte dynamické vyváženie, aby ste znížili vysokofrekvenčné pískanie spôsobené nárazom prúdu vzduchu.
Dizajn difúzora: Zväčšite predný polomer a použite postupne sa rozširujúcu špirálu na zníženie oddelenia prúdu vzduchu a turbulencií, čím sa zníži hluk približne o 6 dB.
2. Mechanická kontrola hluku
Ložiská a mazanie: Používajte ložiská s nízkou hlučnosťou a udržiavajte správne mazanie, aby ste zabránili hluku spôsobenému trením kov na kov.
Podpery tlmiace vibrácie: Nainštalujte elastické podložky na tlmenie vibrácií alebo pružinové podpery na základňu ventilátora, aby ste izolovali prenos štrukturálneho hluku.
3. Konštrukčná zvuková izolácia a pohltivosť
Tlmiče/tlmiče: Tlmiče sú inštalované na vstupe a výstupe a využívajú materiály pohlcujúce hluk (sklenená vata, minerálna vlna) na absorbovanie aerodynamického hluku.
Zvukotesný kryt: Ventilátor je umiestnený v utesnenom zvukotesnom kryte s vonkajším plášťom vyrobeným z oceľového plechu s vysokou hustotou a bavlny pohlcujúcej zvuk, čo výrazne znižuje únik hluku.
4. Celkové riešenie redukcie hluku systému
Umiestnenie zdroja hluku: Najprv sa pomocou akustického analyzátora lokalizuje zdroj hluku (obežné koleso, ložiská, štrukturálna rezonancia) a vykoná sa cielená úprava.
Komplexné opatrenia: Kombináciou vyváženia lopatiek, optimalizácie difúzora, tlmičov, podpier na tlmenie vibrácií a zvukotesných krytov je dosiahnuté celkové zníženie hluku o 10–15 dB, čo spĺňa normu pre emisie priemyselného hluku GB12348-2008.
5. Údržba a monitorovanie
Pravidelná kontrola: Vykonávajú sa rutinné kontroly obežného kolesa, ložísk a tesnení a opotrebované diely sa rýchlo vymieňajú, aby sa predišlo zhoršeniu hluku v dôsledku starnutia.
Online monitorovanie: Snímače hluku sú nainštalované a prepojené s PLC na implementáciu alarmov prahu hluku a zabránenie abnormálnemu hluku vopred.
| Aplikačný scenár | Kľúčové výhody | Typický produkt/model |
| Klimatizačné systémy s variabilným objemom vzduchu (VAV). | Vysoký tlakový rozdiel, rýchle nastavenie prietoku vzduchu pre energeticky úsporné ovládanie | Radiálne ventilátory s dopredným prúdením s EC motormi s premenlivými otáčkami |
| Kanálové klimatizačné jednotky (DUCT) | Stabilný veľký prietok vzduchu, kompaktný pôdorys, prispôsobiteľný rôznym usporiadaniam potrubia | Vysokoúčinné radiálne ventilátory s nízkou hlučnosťou |
| Systémy čerstvého vzduchu a čistenia vzduchu | Nepretržitý prísun čerstvého vzduchu v kombinácii s filtrami na zlepšenie kvality vzduchu v interiéri | Ventilátory s priečnym prúdením alebo kombinované ventilátory s axiálnym prúdením |
| Systémy chladenia a odvlhčovania elektronických zariadení | Vysoký tlak na prekonanie odporu uzavretej skrinky, udržiavanie bezpečných teplôt zariadenia | Radiálne ventilátory s dopredným prúdením s premenlivou frekvenciou EC pohonov |
