Striedavý odstredivý ventilátor pohybuje vzduchom otáčaním obežného kolesa vo vnútri špirálovitého krytu pomocou jednofázového, priamo spojeného striedavého motora namiesto remeňového pohonu. Prúd vzduchu stúpa priamo úmerne s rýchlosťou otáčania, zatiaľ čo hluk stúpa oveľa rýchlejšie – približne so 4,8-násobnou mocninou rýchlosti – takže najrýchlejší spôsob, ako správne dimenzovať jednotku, je najprv prispôsobiť požadovaný objem vzduchu a potom použiť reguláciu frekvencie na udržanie hluku v cieľovom rozsahu namiesto jednoduchého výberu väčšieho motora.
Ako AC odstredivý ventilátor v skutočnosti pohybuje vzduchom
Na rozdiel od axiálnych ventilátorov, ktoré tlačia vzduch priamo cez rúrku, odstredivý ventilátor nasáva vzduch pozdĺž osi obežného kolesa a vrhá ho von pod uhlom 90 stupňov do špirálového puzdra. Tento dizajn umožňuje ventilátoru vytvárať zmysluplný statický tlak, a preto odstredivé ventilátory dominujú v potrubných systémoch, kde vzduch musí prechádzať cez filtre, cievky a ohyby, kým sa dostane do miestnosti.
Dve konštrukčné možnosti definujú väčšinu AC odstredivých ventilátorov na dnešnom trhu:

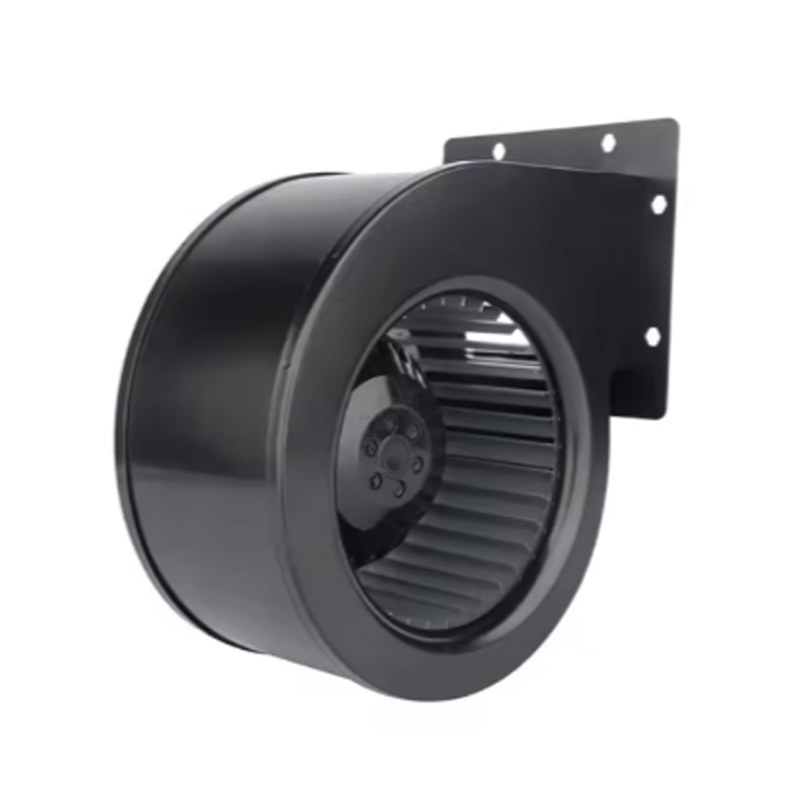

- Motory s vonkajším rotorom — plášť motora sa otáča spolu s obežným kolesom, čo poskytuje kratšiu a kompaktnejšiu zostavu, ktorá je bežná v modeloch, ako sú jednotky 160 – 250 DDM alebo YDK 160-60.
- Priamo spriahnuté jednovtokové alebo dvojvtokové obežné kolesá — Dizajn s dvojitým vstupom ťahá vzduch z oboch strán kolesa, čím sa zhruba zdvojnásobuje prietok vzduchu pri rovnakom priemere kolesa, a preto sú modely s dvojitým vstupom, ako je séria 130 – 190 DDM, obľúbené v širokých sekciách potrubia.
Prúdenie vzduchu, tlak a hluk: čísla, na ktorých záleží
Výkon ventilátora sa riadi tromi zákonmi o ventilátoroch, ktoré by mal mať každý nákupca po ruke:
| Prúd vzduchu (Q) | Zmeny priamo úmerné rýchlosti otáčania — Q je úmerné N |
| Statický tlak (P) | Mení sa so štvorcom rýchlosti otáčania |
| Akustický výkon (L) | Zmeny s približne 4,8 mocninou rýchlosti otáčania – zdvojnásobenie rýchlosti môže zvýšiť hluk približne 27-krát |
To je dôvod, prečo je hárok so špecifikáciami ventilátora, ktorý uvádza iba hlavné číslo prietoku vzduchu, neúplný. Pri vysokej rýchlosti dominuje šum vírivých prúdov v pásme 500 Hz až 2 kHz – rozsah, na ktorý sú ľudské uši najcitlivejšie – zatiaľ čo pri nízkej rýchlosti sa charakter hluku posúva smerom k rotačným tónom. Dobre optimalizovaný AC odstredivý ventilátor môže dosiahnuť špecifickú hladinu akustického výkonu len 24 dB v bode svojej najlepšej účinnosti, čo je možné dosiahnuť len vtedy, keď sú geometria obežného kolesa a otáčky zladené spolu, a nie jednoducho predimenzovaný motor.
Praktický návod na výber: najprv definujte potrebný prietok vzduchu, skontrolujte tlak, ktorý si vyžaduje potrubie, a potom použite reguláciu s premenlivou frekvenciou, aby ste znížili rýchlosť na najtichší bod, ktorý stále spĺňa obe čísla.
AC odstredivé ventilátory verzus konvenčné odstredivé ventilátory
Kupujúci si často mýlia „AC odstredivý ventilátor“ s akýmkoľvek bežným odstredivým dúchadlom. Praktické rozdiely sa prejavujú v spôsobe pohonu, ovládaní a dlhodobých prevádzkových nákladoch.
| Spôsob pohonu | Jednofázový priamo spojený AC alebo EC motor, bez remeňa | Indukčný motor poháňaný remeňom alebo ozubeným prevodom |
| Ovládanie rýchlosti | Elektronické alebo VFD, plynulé nastavenie | Len pevná rýchlosť alebo manuálna klapka |
| Hluk v hodnotenom bode | Môže dosiahnuť približne 24 dB špecifického akustického výkonu | Typicky vyššia vďaka neoptimalizovanému profilu čepele |
| Interval údržby | Dlhšie, menej pohyblivých častí na opotrebovanie | Kratšie, opotrebovanie remeňa a remenice pridávajú servisné body |
| Najlepšie fit | VAV systémy, presné jednotky na čerstvý vzduch, čisté priestory | Všeobecné odsávanie, nákladovo citlivé vetranie |
Séria produktov AC odstredivých ventilátorov

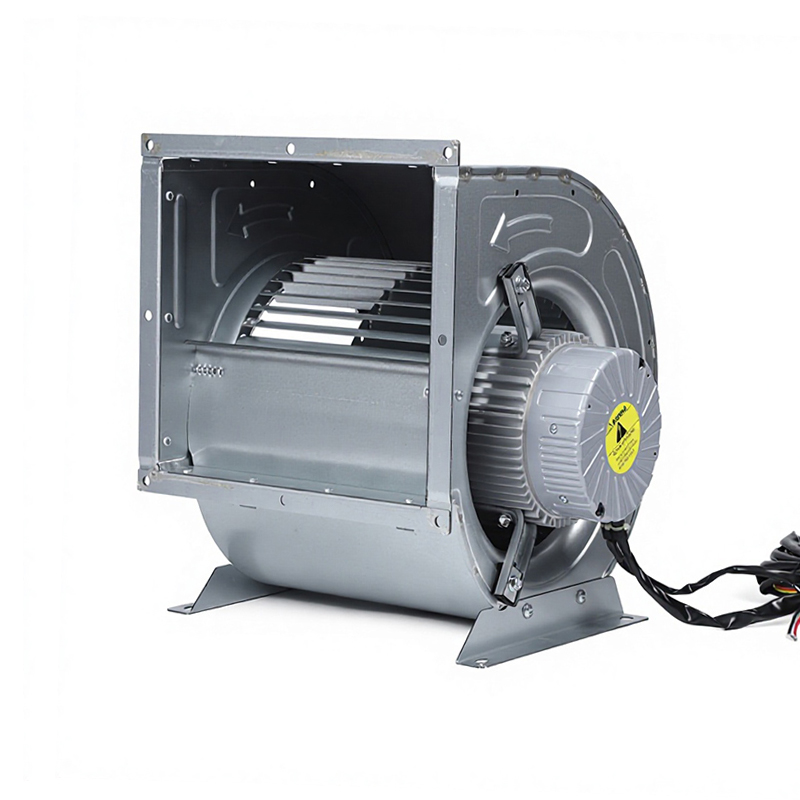

Snímka výrobných modelov pokrývajúcich konfigurácie s vonkajším rotorom, s dvojitým vstupom a lopatkami turbíny, od malých dúchadiel až po vysokovýkonné výfukové modely pre priemyselné potrubie.
Ako si vybrať správny model pre váš systém
Výber spočíva v prispôsobení ventilátora potrubiu, nielen veľkosti miestnosti. Postupujte podľa kontrolného zoznamu v tomto poradí:
- Vypočítajte potrebný prietok vzduchu na základe objemu miestnosti alebo požiadavky na výfukové plyny z procesu, potom pridajte 10 až 15 percentnú rezervu na únik z potrubia.
- Odhadnite statický tlak systému pridaním odporu filtrov, cievok, tlmičov a dĺžky potrubia – poddimenzovaný menovitý tlak je najčastejšou príčinou nedostatočného výkonu v teréne.
- Priraďte typ disku — vyberte si jednofázový striedavý prúd pre jednoduchšie úlohy pri modernizácii a nižšie počiatočné náklady alebo EC motory, keď aplikácia vyžaduje častú moduláciu prúdenia vzduchu a najnižšiu možnú spotrebu energie.
- Skontrolujte hlukový rozpočet pre priestor – obývané kancelárie a čisté priestory potrebujú modely vyladené bližšie k špecifickej triede akustického výkonu 24 dB, zatiaľ čo výfuky v zadnej časti domu majú väčšiu toleranciu.
- Potvrďte montážnu geometriu — Jednotky s vonkajším rotorom vyhovujú úzkym pretlakovým priestorom, zatiaľ čo obežné kolesá s dvojitým vstupom lepšie zapadajú do širších prierezov potrubia.
Postupy inštalácie a údržby, ktoré predlžujú životnosť
Väčšina predčasných porúch má skôr pôvod v niekoľkých problémoch, ktorým sa dá predísť, než v poruchách motora. Dôsledná rutina údržby udržiava prietok vzduchu a hluk blízko pôvodných technických špecifikácií.
| Prach na obežnom kolese a špirále | Každé 1-3 mesiace | Znižuje prúdenie vzduchu a nevyváži koleso, čím zvyšuje vibrácie a hluk |
| Kontrola mazania ložísk | Každých 3-6 mesiacov | Zabraňuje prehriatiu a predčasnému opotrebovaniu ložísk |
| Test izolačného odporu | Každých 6-12 mesiacov | Hodnoty pod 1MΩ signalizujú starnutie izolácie a riziko šoku |
| Teplota krytu motora | Pri bežnej kontrole | O viac ako 10 stupňov C nad menovitou hodnotou signalizuje problém so záťažou alebo chladením |
| Zapojenie a sled fáz | Po akejkoľvek preinštalovaní | Nesprávne fázovanie môže zmeniť rotáciu obežného kolesa a spôsobiť mechanické otrasy |
Pred otvorením krytu vždy vypnite napájanie a počas každej plánovanej návštevy skontrolujte svorky, či nie sú uvoľnené alebo korózne – uvoľnená svorka je jednou z najrýchlejších ciest k prehriatej skrini motora.
Diagnostika elektrických porúch skôr, ako sa stanú poruchami
Tri kategórie porúch zodpovedajú za veľkú väčšinu elektrických problémov AC odstredivého ventilátora:
- Preťaženie motora — prejavuje sa zvýšeným odberom prúdu a výrazným zvýšením teploty; zvyčajne spôsobené nadmerným zaťažením alebo nastavením rýchlosti mimo konštrukčného rozsahu.
- Degradácia izolácie — zrýchlené vlhkým prostredím alebo prostredím s vysokou teplotou, čo časom vedie k zvodovému prúdu alebo skratom.
- Porucha riadiaceho systému — chybný menič, stýkač alebo ochranné relé môže spôsobiť nepravidelné spúšťanie a zastavovanie, aj keď je samotný motor v poriadku.
Jednoduchá diagnostická sekvencia v troch krokoch včas zachytí väčšinu problémov: vizuálne skontrolujte kryt a svorky, či nie sú prasknuté, korózne alebo nahromadené prachom; zmerajte izolačný odpor a potvrďte kontinuitu uzemnenia; potom monitorujte priebeh štartovacieho prúdu pre abnormálne špičky, ktoré zvyčajne poukazujú skôr na parametre meniča než na vinutia motora.
Kde sa používajú AC odstredivé ventilátory
Zoznam aplikácií pokrýva takmer každé prostredie, v ktorom musí upravený alebo filtrovaný vzduch prechádzať potrubím pod tlakom:
- Svorkovnice s variabilným objemom vzduchu (VAV) v komerčných systémoch HVAC
- Potrubné klimatizačné jednotky a systémy na úpravu čerstvého vzduchu
- Zariadenia na čistenie a filtráciu vzduchu vyžadujúce stabilný tlak naprieč filtračnými stupňami
- Chladenie elektrických skríň a priemyselných zariadení, kde sa kompaktné jednotky s externým rotorom zmestia do tesných krytov
- Odvlhčovacie a stropné zostavy ventilátorov s jedným nasávaním
Často kladené otázky
Aký rozsah prietoku vzduchu a tlaku pokrývajú typické AC odstredivé ventilátory?
Rozsah výroby sa bežne pohybuje od približne 400 do 40 000 metrov kubických za hodinu, so statickým tlakom od približne 100 do 800 Pa a výkonom motora od 0,5 do 5 kW, v závislosti od veľkosti kolies a série.
Je remeňový ventilátor niekedy lepšou voľbou?
Jednotky poháňané remeňom môžu mať stále zmysel pre vysokotlakové priemyselné výfuky citlivé na náklady, kde nie je potrebná jemná regulácia otáčok, ale vymieňajú si kompaktnú veľkosť a plynulú reguláciu otáčok, ktoré ponúkajú dizajny s priamou väzbou.
Naozaj zmení pridanie regulácie frekvencie výsledok hluku?
Áno – pretože akustický výkon stúpa so zhruba 4,8-násobnou hodnotou rýchlosti, dokonca aj mierne zníženie prevádzkovej rýchlosti prostredníctvom ovládania VFD spôsobí neúmerne veľký pokles vnímaného hluku, často bez významnej straty požadovaného prietoku vzduchu.
